概述XGN15-12交流金屬封閉環網開關設備是以六氟化硫開關作為主開關，整柜采用空氣絕緣的開關設備。適用于配電自動化，結構緊湊、可擴充，具有結構簡單、操作靈活、聯鎖可靠、安裝方便的特點。對各種不同的用戶要求均能提供滿意的技術方案。由于傳感技術和保護斷電器的采用，加上先進的技術性能及輕便靈活的裝配方案，可滿足市場不斷變化的要求。XGN15-12交流金屬封閉環網開關設備的主開關分別采用原裝ABB產SFG型SF6負荷開關、FLN系列負荷開關、永磁機械真空斷路器、GE Power/VacVB型真空斷路器等。操作方式有手動、電動兩種。XGN15-12交流金屬封閉環網開關設備適用于交流50Hz、12kv的電力系統，廣泛應用于工業及民用電纜換網點及供電末端，特別適用于以下場所：城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等。
型號含義
??
使用條件
>周圍環境溫度：上限+40℃，下限-15℃；
>設備安裝場所的最大海拔高度：1000m；
>環境濕度：日平均相對濕度≤ 95%，月平均相對濕度≤ 90%；
>地震熱度不超過8度；
>周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污染；
>無嚴重污穢及經常性的劇烈振動。

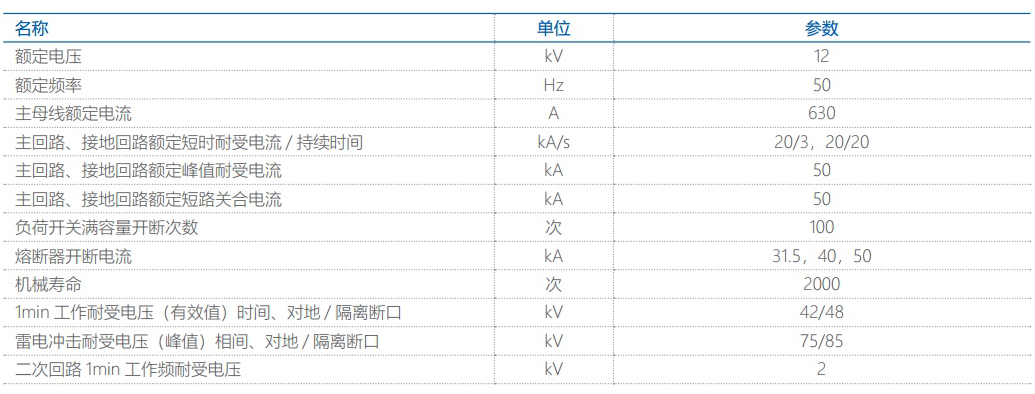

技術參數

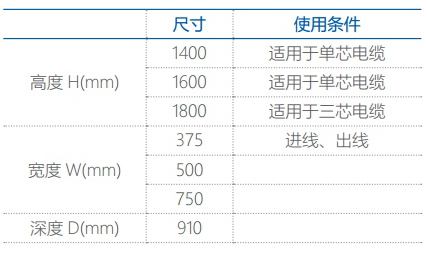

外形尺寸圖
安裝尺寸
訂貨須知
訂貨時應提供下列技術資料：
>主接線方案編號、用途和單線系統圖、額定電壓、額定電流、額定短路開斷電流、配電室平面布置圖及開關柜的排列配置圖等；
>開關柜控制、測量及保護功能的要求以及其它閉鎖和自動裝置的要求及原理圖；
>開關柜內主要電氣元件的型號，規格及數量；
>開關柜使用在特殊環境條件時，應在訂貨時詳細說明；
>其它特殊要求，在訂貨前須詳細書面說明、協商。
